Keyway and Retainer Groove

ทุกครั้งที่เราออกแบบเพลา ไม่ว่าจะเป็นเพลากลวง [hollow shaft] เพลาตัน [solid shaft] เพลาเรียว [taper] หนีไม่พ้นที่จะต้องทำลิ่มเพลา (keyways) ส่วนจะเป็นลิ่มเพลาแบบไหนก็ขึ้นอยู่กับการออกแบบ และการใช้งาน แต่เป็นที่น่าเสีย เพราะใน SolidWorks จัดเตรียมให้ทูลให้แค่ลิ่มแบบ BS 4235 Parallel keyway เท่านั้น ถ้าจะร่องลิ่มแบบอื่นต้องศึกษาและเขียนขึ้นมาเองนะครับ

• การตีลิ่มเพลา (shaft keyway)

สำหรับใน SolidWorks ได้เตรียมเครื่องมือสำหรับทำร่องลิ่มเพลาไว้ให้แล้วในฐานข้อมูล โดยจะเป็นร่องลิ่มเพลาตามมาตรฐาน BS4235: Metric parallel keys and keyways โดยเราสามารถเข้าใปใช้งานเครื่องมือนี้ได้ที่ Task Pane โดยจะจัดอยู่ในหมวด Library Features, Keyways ซึ่งการใช้งานสามารถ ดูใน youtube จากลิงค์ดังแสดง (จะเขียนบทความตามหลังครับ หลังจากหายไปนาน)

http://www.youtube.com/watch?v=LqU0Lw5bRrQ

• ตัวอย่างแสดงการทำร่องลิ่มเพลา และแหวนล็อคเพลา


สำหรับการทำร่องลิ่มเพลา [keyways] และร่องแหวนล็อคเพลานอก (external retainer ring groove) จะถูกจัดเก็บอยู่ใน Library Features ซึ่งจะอยู่ใน Design Library จะอยู่จะจัดเรียงไว้ใน Task Pane [บริเวณส่วนด้านขวาของหน้าจอออกแบบ]

โดย Library Features จะเป็นที่จัดเก็บ features มาตรฐานสามารถดึงออกมาใช้งานได้ทันที

Note: เจ้า Library Features กับ Toolbox คนละอย่างกันนะครับ

แสดงรูป Library Features, Keyways

• วิธีการใช้ Library Features


จะใช้วิธี ลากแล้ววาง หรือพูดเท่ห์ว่า Drag and Drop โดยโปรแกรมจะให้เลือก ดังนี้
(ให้ลากไปวางบนผิวของเพลาที่ต้องการทำร่องลิ่ม)

1. ผิวอ้างอิง (face) จะต้องเป็นผิวของเพลากลม
2. เส้นขอบอ้างอิง (edge) จะต้องเป็นเส้นขอบวงกลม

ตัวอย่างแสดงการทำ External Retainer Ring [C-Ring]

แสดงรูป วิธีการใช้ Library features ของโปรแกรม SolidWorks



 ตัวอย่างมาตรฐานของแหวนล็อคเพลา ตามมาตรฐาน JIS B2804 External Retainer C-Ring

แสดงรูป Groove Dimension แบบ C-Ring ของแหวนล็อคเพลาแบบล็อคนอก

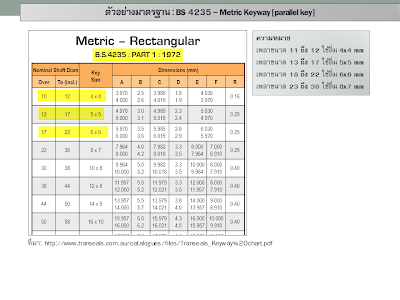

ตัวอย่างมาตรฐานของลิ่มล็อคเพลา ตามมาตรฐาน BS 4235: Parallel Keys and Keyways

แสดงรูป ขนาดของ Keyways ที่สัมพันธ์กับขนาดเส้นผ่านศูนย์กลายเพลา

ยังไม่จบ mrnom post.
